Descripción

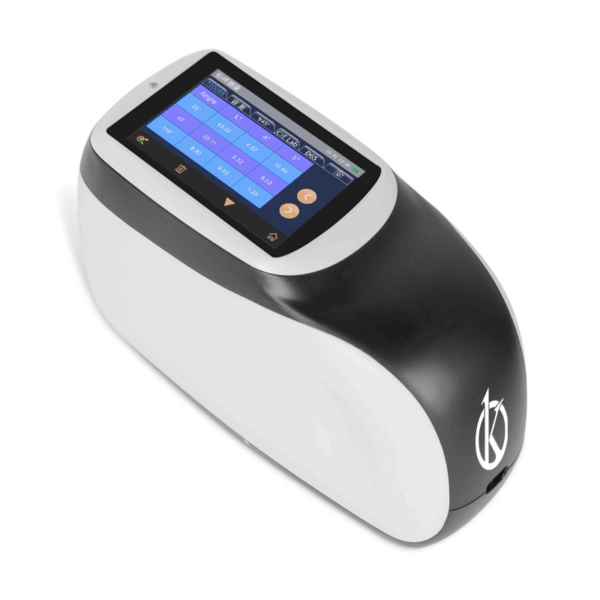

El espectrofotómetro multiángulo YR05491 // YR05492 adopta MCU de grado industrial y está equipado con 3 ángulos de medición, bajo el rendimiento superior del sistema de medición óptica compatible con el espectrofotómetro multiángulo YR05491 // YR05492 tiene un excelente rendimiento en la medición de aberración cromática multiángulo, incluso en la superficie curva , pero también tiene una alta precisión y estabilidad de medición.
El espectrofotómetro multiángulo YR05491 // YR05492 de Kalstein se utiliza para medir la diferencia de color de la pintura superficial que se ve afectada por diferentes ángulos de visión y condiciones de visión. Puede proporcionar una medición de color precisa y uniforme para productos metálicos, nacarados y otros productos acabados con efectos especiales complejos.
El espectrofotómetro multiángulo YR05491 // YR05492 adopta MCU de grado industrial y está equipado con 3 ángulos de medición, bajo el rendimiento superior del sistema de medición óptica compatible con el espectrofotómetro multiángulo YR05491 // YR05492 tiene un excelente rendimiento en la medición de aberración cromática multiángulo, incluso en la superficie curva , pero también tiene una alta precisión y estabilidad de medición.
Características técnicas
- Medición multiángulo
Adopte 3 fuentes de iluminación, 1 receptor para medir 3 ángulos de medición al mismo tiempo - Pantalla más intuitiva La pantalla
táctil puede mostrar todos los resultados de medición de ángulo, una vista más intuitiva de los datos completos. - Sensor de imagen CMOS de matriz doble de elemento de imagen 256
La resolución óptica más alta garantiza la velocidad de medición, precisión, estabilidad y consistencia del instrumento. La tecnología central lo convierte en la misma plataforma con estándares internacionales y compatibilidad completa. - Adopte una fuente de luz LED de espectro completo con mejora azul
La fuente de luz LED de espectro completo con mejora azul garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral de LED en una banda específica y garantiza la precisión de los resultados de medición del instrumento y un bajo costo mantenimiento. - Tecnología espectrofotométrica de
rejilla cóncava El uso de la tecnología espectrofotométrica de rejilla cóncava, con mayor resolución, hace que la medición del color sea más precisa. - Pizarra blanca de calidad profesional Pizarra blanca de calidad
profesional, alta dureza en la superficie, rendimiento óptico estable - MCU de procesamiento en tiempo real de grado industrial de mayor calidad , compatible con WIFI, transferencia Bluetooth 5.0 más estable y confiable.
- Ergonomía Diseño de apariencia novedoso y moderno
El diseño de apariencia del instrumento es fácil de operar, y la posición de sujeción manual y el botón de medición están bien diseñados, lo que puede satisfacer diferentes hábitos de sujeción, superficie lisa y fina, desde el proceso de tratamiento de apariencia de alta precisión. - Vista previa de la cámara a color, puede observar claramente el área medida
Posicionamiento de la cámara a color incorporado, puede juzgar con precisión la posición medida del objeto y mejorar la eficiencia y precisión de la medición. - Múltiples espacios de medición de color, múltiples fuentes de luz de observación
Ofrecen CIE LAB, XYZ, Yxy, LCh, β XY, espacio de color DIN Lab99 y D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 y F5, F6 y F7 (DLF), F8, F9, F10 (TPL5) y F11 (TL84), F12 (TL83/U30) Una variedad de fuentes de luz que pueden satisfacer la demanda de medición especial en diferentes condiciones de medición. - Analice fácilmente los datos
La pantalla puede mostrar de forma intuitiva espectro/datos, valor de cromaticidad de muestra, valor/figura de diferencia de color, resultados de aprobación/fallo, simulación de color, valor de efecto de muestra, valor de diferencia de efecto y otros datos, conveniente para ver y mejorar en gran medida la del usuario. trabaja eficientemente.
Parámetros técnicos
| Modelo | YR05491 | YR05492 |
| Geometría de medición | 8 ángulos de medición (6 fuentes de iluminación, 2 receptores) | 12 ángulos de medición (7 fuentes de iluminación, 2 receptores) |
| Ángulo de medida | Receptor de 45°: | Receptor de 45°: |
| 45as-15°,45as15°,45as25°,45as45°,45as75°,45as110° | 45as-15°,45as15°,45as25°,45as45°,45as75°,45as110° | |
| 15 ° Receptor: | 15 ° Receptor: | |
| 15 como-45°, 15 como-15° | 15 como-45°, 15 como-15°, 15 como 15°, 15 como-30°, 15 como 45°, 15 como 80° | |
| Cumple con los estándares:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 | Cumple con los estándares:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 | |
| SAE J 1545 | SAE J 1545 | |
| Solicitud | Proporcione una medición de color precisa y consistente para productos de color metálicos, nacarados y otros efectos especiales complejos | Proporcione una medición de color precisa y consistente para productos de color metálicos, nacarados y otros efectos especiales complejos |
| Fuente de luz | Fuente de luz LED de espectro completo con realce azul | Fuente de luz LED de espectro completo con realce azul |
| Vida útil de la lámpara | 5 años, 3 millones de veces mediciones | 5 años, 3 millones de veces mediciones |
| Modo espectrofotométrico | rejilla cóncava | rejilla cóncava |
| Sensor | Sensor de imagen CMOS de matriz doble de 256 elementos de imagen | Sensor de imagen CMOS de matriz doble de 256 elementos de imagen |
| Rango de onda | 400nm-700nm | 400nm-700nm |
| Intervalo de longitud de onda | 10nm | 10nm |
| Rango de medicion | 0~600% | 0~600% |
| Ancho de semibanda | 10nm | 10nm |
| Apertura de medición | Φ12mm | Φ12mm |
| Espacio de color | Laboratorio CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 | Laboratorio CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 |
| Fórmula de diferencia de color | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175 |
| Otro índice colorimétrico | Índice de fracaso, Int-Em | Índice de fracaso, Int-Em |
| Ángulo del observador | 2°/10° | 2°/10° |
| Iluminante | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),
F8,F9,F10(TPL5),F11(TL84),F12(TL83/ U30) |
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),
F8,F9,F10(TPL5),F11(TL84),F12(TL83/ U30) |
| Monitor | Espectrograma/valores, valores de cromaticidad de muestras, valores de diferencia de color/gráfico, resultado PASA/FALLA, compensación de color, simulación de color, valor de efecto de muestra, valor de diferencia de efecto | Espectrograma/valores, valores de cromaticidad de muestras, valores de diferencia de color/gráfico, resultado PASA/FALLA, compensación de color, simulación de color, valor de efecto de muestra, valor de diferencia de efecto |
| Midiendo el tiempo | Aprox. 1 segundo para un ángulo | Aprox. 1 segundo para un ángulo |
| Aprox. 8 segundos para todos los ángulos | Aprox. 12 segundos para todos los ángulos | |
| Repetibilidad | Reflectancia espectral: Desviación estándar dentro de 0.08% | Reflectancia espectral: Desviación estándar dentro de 0.08% |
| Valor de cromaticidad: ΔE*ab 0,03 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca) | Valor de cromaticidad: ΔE*ab 0,02 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca) | |
| reproducibilidad | ΔE*<0.10,promedio en el mosaico gris del conjunto de mosaicos BCRA | ΔE*<0.10,promedio en el mosaico gris del conjunto de mosaicos BCRA |
| ΔE*<0.25,promedio en el conjunto de mosaicos BCRA de color | ΔE*<0.25,promedio en el conjunto de mosaicos BCRA de color | |
| Error entre instrumentos | 0.18ΔE*00(promedio en conjunto de mosaicos BCRA Serie II de referencia) | 0.18ΔE*00(promedio en conjunto de mosaicos BCRA Serie II de referencia) |
| Parámetros de efectos | Grado de brillo (SG), tosquedad difusa (DC) y variación de color (CV) | Grado de brillo (SG), tosquedad difusa (DC) y variación de color (CV) |
| Medición del efecto | Grado de brillo de 6 ángulos (SG), variación de color (CV): 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° | Grado de brillo de 6 ángulos (SG), variación de color (CV): 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° |
| 15d Tosquedad difusa (CC) | 15d Tosquedad difusa (CC) | |
| Repetibilidad del efecto | Sparkle Grade (SG) Repetibilidad a corto plazo: 0,12 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | Sparkle Grade (SG) Repetibilidad a corto plazo: 0,12 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) |
| Grosor difuso (CC) Repetibilidad a corto plazo: e0,09 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | Grosor difuso (CC) Repetibilidad a corto plazo: e0,09 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | |
| Reproducibilidad del efecto | Sparkle Grade (SG) Reproducibilidad: 1,9% (10 veces las desviaciones estándar) | Sparkle Grade (SG) Reproducibilidad: 1,9% (10 veces las desviaciones estándar) |
| (promedio sobre juego de tejas BCRA Serie II de referencia) | (promedio sobre juego de tejas BCRA Serie II de referencia) | |
| Tosquedad difusa (CC) Reproducibilidad: 1,4% (10 veces las desviaciones estándar) (promedio en el conjunto de mosaicos BCRA de la Serie II de referencia) | Tosquedad difusa (CC) Reproducibilidad: 1,4% (10 veces las desviaciones estándar) (promedio en el conjunto de mosaicos BCRA de la Serie II de referencia) | |
| modo de disparo | Gatillo de detección de presión, gatillo de botón, gatillo de software | Gatillo de detección de presión, gatillo de botón, gatillo de software |
| Modo de medición | Medición única, medición promedio (1-99), medición continua (1-99) | Medición única, medición promedio (1-99), medición continua (1-99) |
| Modo de localización | Vista previa de la cámara a color | Vista previa de la cámara a color |
| Dimensión | L*An*Al=195X83X128mm | L*An*Al=195X83X128mm |
| Peso | alrededor de 1 kg | alrededor de 1 kg |
| Energía | batería de iones de litio, 3,7 V, 3200 mAh, prueba continua 6000 veces dentro de las 8 horas de carga completa | batería de iones de litio, 3,7 V, 3200 mAh, prueba continua 6000 veces dentro de las 8 horas de carga completa |
| Monitor | LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva | LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva |
| Interfaz | USB Bluetooth 5.0 | USB Bluetooth 5.0 |
| Almacenamiento de datos | 1000 uds Estándares, 4000 uds Muestras | 1000 uds Estándares, 4000 uds Muestras |
| Idioma | Chino simplificado, chino tradicional, inglés | Chino simplificado, chino tradicional, inglés |
| Entorno operativo | 10 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación | 10 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación |
| Entorno de almacenamiento | -20 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación | -20 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación |
| Calibración | Parámetros de pizarra blanca incorporados, pizarra blanca externa, trampa de luz negra, tablero de color | Parámetros de pizarra blanca incorporados, pizarra blanca externa, trampa de luz negra, tablero de color |
| Intervalo de calibración | 4 horas, 8 horas, 24 horas, calibración de inicio | 4 horas, 8 horas, 24 horas, calibración de inicio |
| Accesorios estandar | Adaptador de corriente, cable USB, guía del usuario, software para PC (descarga del sitio web oficial), placa de calibración, trampa de luz negra, tapa protectora, muñequera | Adaptador de corriente, cable USB, guía del usuario, software para PC (descarga del sitio web oficial), placa de calibración, trampa de luz negra, tapa protectora, muñequera |
| Accesorio opcional | Micro-impresora | Micro-impresora |
| notas | Los parámetros técnicos son solo de referencia, sujetos a los productos de venta reales. | Los parámetros técnicos son solo de referencia, sujetos a los productos de venta reales. |
