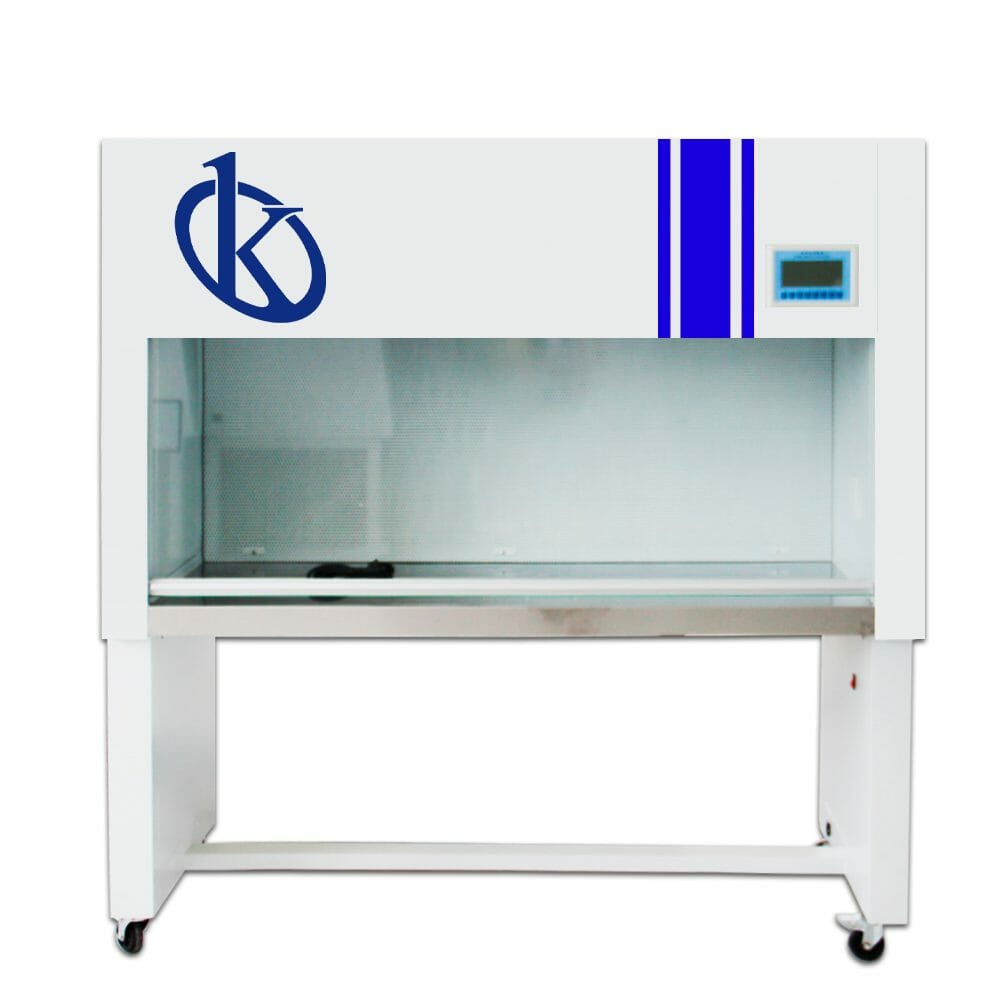

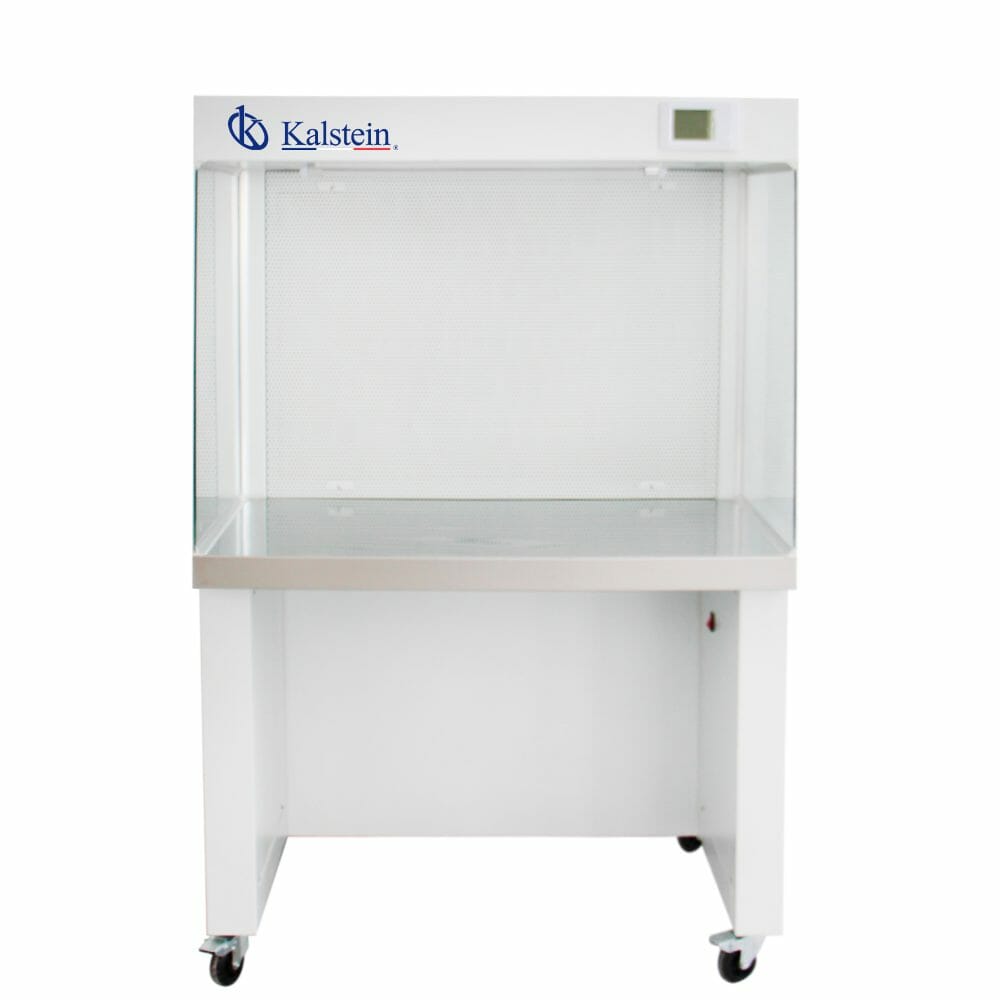

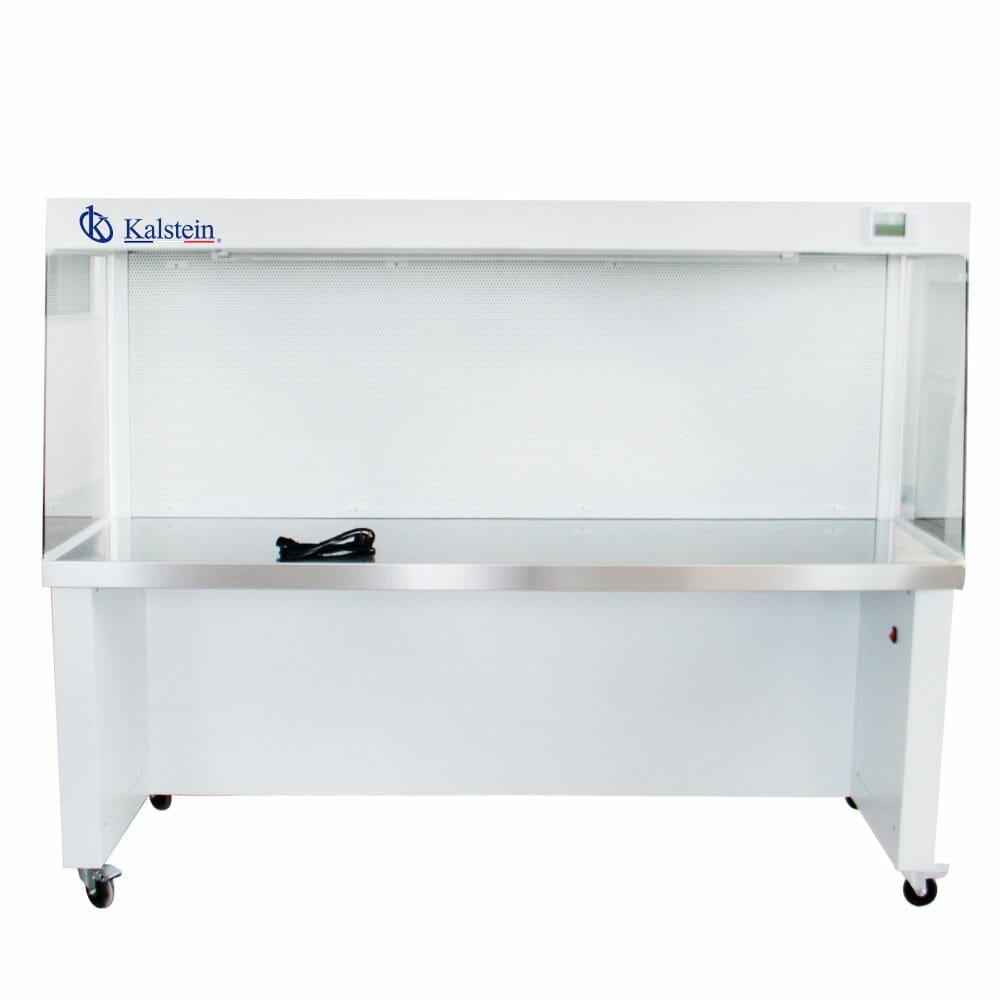

Cabina de flujo laminar horizontal YR06533 // YR06537

El Gabinete de Flujo Laminar Horizontal (Modelos YR06533 // YR06537) se basa en nuestro Filtro de Aire de Partículas de Alta Eficiencia (HEPA) sin separador integral para satisfacer las rigurosas demandas de calidad del aire en entornos críticos como laboratorios, salas limpias y plantas de fabricación farmacéutica. Diseñado con una estructura de pliegues profundos que elimina los separadores tradicionales, este filtro logra y mantiene un nivel excepcional de purificación del aire en toda la zona de trabajo del gabinete.

Características Clave (Especificaciones del Filtro):

• Nivel de Filtración (H14): Certificado con la clasificación H14, garantizando un rendimiento superior en aplicaciones críticas.
• Alta Eficiencia: Alcanza una impresionante eficiencia de filtración de igual o mayor a 99.997% para partículas de igual o mayor a 0.3 micras.
• Construcción Robusta: Capaz de operar dentro de un rango de temperatura de hasta igual o menor a 80 °C (e instantáneamente hasta igual o menor a 100 °C), y con humedad de hasta menos de 100% HR.
• Velocidad del Viento: 0.5 m/s
• Volumen de Aire Nominal: mayor a 600m3/h
• Resistencia Inicial: menor a 220 Pa
• Resistencia Final (Recomendada): menor a 500 Pa
• Resistencia a la Humedad: menor a 100% HR

Preguntas Frecuentes (FAQ)

¿Qué es la clasificación de filtro H14? H14 es un grado dentro de la norma EN 1822 para filtros HEPA. Significa una eficiencia extremadamente alta, capturando específicamente el 99.997% de las partículas en el aire de 0.3 micras o más, lo que lo hace adecuado para los procesos de aire limpio más sensibles dentro del gabinete de flujo laminar. ¿Cuál es la resistencia final máxima recomendada? La resistencia final máxima recomendada es menor a 500 Pa. Alcanzar esta resistencia indica que el filtro está saturado de partículas y debe reemplazarse para mantener el volumen de aire y la eficiencia requeridos dentro del gabinete. ¿Se puede utilizar este filtro en entornos de alta humedad? Sí, con una resistencia a la humedad de menos de 100% HR, este filtro es adecuado para áreas con alta humedad relativa, siempre que no haya saturación líquida directa.

Ventajas y Desventajas

Ventajas:

• Eficiencia Ultra-Alta: Proporciona una pureza del aire superior (H14, 99.997% o mayor) esencial para entornos estériles.
• Diseño de Pliegue Profundo: Ofrece una gran área de superficie para una mayor capacidad de retención de polvo y una vida útil más larga.
• Baja Resistencia Inicial: Requiere menos energía para que la unidad de ventilación/soplador del gabinete opere de manera efectiva.
• Excelente Resistencia a la Temperatura/Humedad: Altamente duradero para diversas condiciones industriales.

Desventajas:

• Costo Más Alto: Generalmente más caro que los filtros de menor eficiencia (por ejemplo, H13 o MERV estándar).
• Manejo: Requiere una manipulación cuidadosa y una eliminación especializada debido a las partículas peligrosas capturadas.



Uso del Producto en el Campo

Este filtro es un componente crítico en la etapa de filtración terminal del Gabinete de Flujo Laminar Horizontal, asegurando un espacio de trabajo limpio y libre de partículas (ISO Clase 5 o mejor) donde el control de partículas en el aire es primordial.

• Farmacéutica y Biotecnología: Se utiliza para la preparación de compuestos no peligrosos, medios de cultivo y trabajos de cultivo celular.
• Hospitales y Atención Médica: Esencial para procesos que requieren una zona de trabajo estéril, como el ensamblaje de dispositivos médicos.
• Electrónica y Microelectrónica: Empleado para prevenir la contaminación de componentes delicados durante la inspección o el ensamblaje.
• Laboratorios: Ideal para el cultivo de tejidos vegetales, la preparación de placas de medios y cualquier procedimiento que requiera protección para la muestra/producto.

Recomendaciones

• Monitoreo: Monitoree regularmente la presión diferencial a través del filtro utilizando el manómetro del gabinete (manómetro Minihelic) para rastrear el aumento de la resistencia.
• Reemplazo: Reemplace el filtro rápidamente cuando la resistencia final alcance el límite recomendado de menor a 500 Pa para asegurar un rendimiento óptimo del sistema y la eficiencia energética del gabinete.
• Pre-Filtración: Para prolongar la vida útil de este filtro de alta eficiencia, recomendamos encarecidamente el mantenimiento regular y el reemplazo oportuno del pre-filtro (generalmente incluido en el gabinete) para capturar partículas más grandes.
• Instalación: La instalación y el reemplazo del filtro solo deben ser realizados por personal calificado, siguiendo los protocolos adecuados de sala limpia para evitar daños al medio filtrante y asegurar un sellado sin fugas dentro del gabinete.

Especificaciones Técnicas

Modelo	YR06533	YR06534	YR06535	YR06536	YR06537
Tamaño de Paquete (mm)	93*98*109	113*98*109	133*98*109	163*98*109	187*98*109
Tamaño Externo (mm)	800*650*1600	1000*650*1600	1200*650*1600	1500*650*1600	1740*600*1600
Tamaño interno (mm)	780*510*600	980*510*600	1180*510*600	1480*510*600	1720*510*600
Foco:	Lámpara fluorescente LED a prueba de tres condiciones
Superficie de trabajo:	Acero inoxidable cepillado SUS304 #
Carcasa:	Placa de acero laminado en frío de 1.0 mm de grosor con recubrimiento de resina epoxi en la superficie
Ventilador:	Ventilador incorporado 220V, 138W, diámetro 250mm
Parámetros técnicos del filtro de alta eficiencia sin partición
Velocidad del viento:	0.5m/s
Nivel de filtración:	H14
Filtración:	≥0.3um
Eficiencia:	≥ 99.997%
Volumen de aire nominal:	>600m³/h
Resistencia inicial:	≤220 Pa
Resistencia final:	≤500 Pa (recommendation)
Resistencia: Temperatura	≤80°C
Temperatura instantánea:	≤100°C
Resistencia a la humedad:	≤100%RH
